Mantén tu maquinaria libre de residuos
Sistema de extracción por aire que retira el material cortado que queda suelto y lo aspira, antes de que se reparta por toda la máquina.
Caso 1
Cuando se hacen recortes en forma de círculo, el aire facilita la separación del trepado.
Caso 2
Cuando se troquelan formas dentro de la propia etiqueta que hay que eliminar, asegura que el sobrante salga entero.
No hay dos iguales: se fabrica en función del espacio disponible y de lo que necesite cada cliente. Se integra justo después del troquelado, con la adaptación mecánica que haga falta.

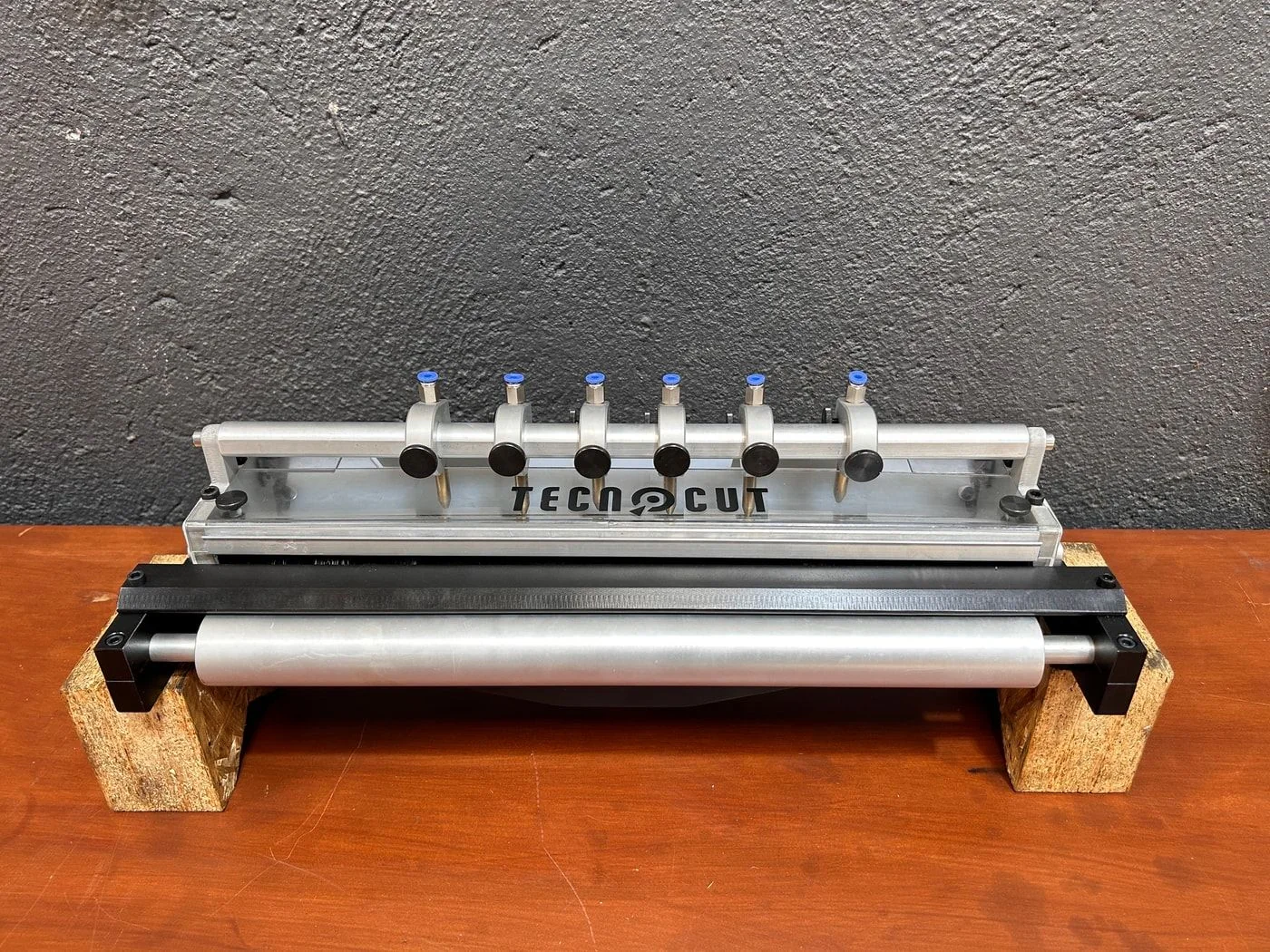

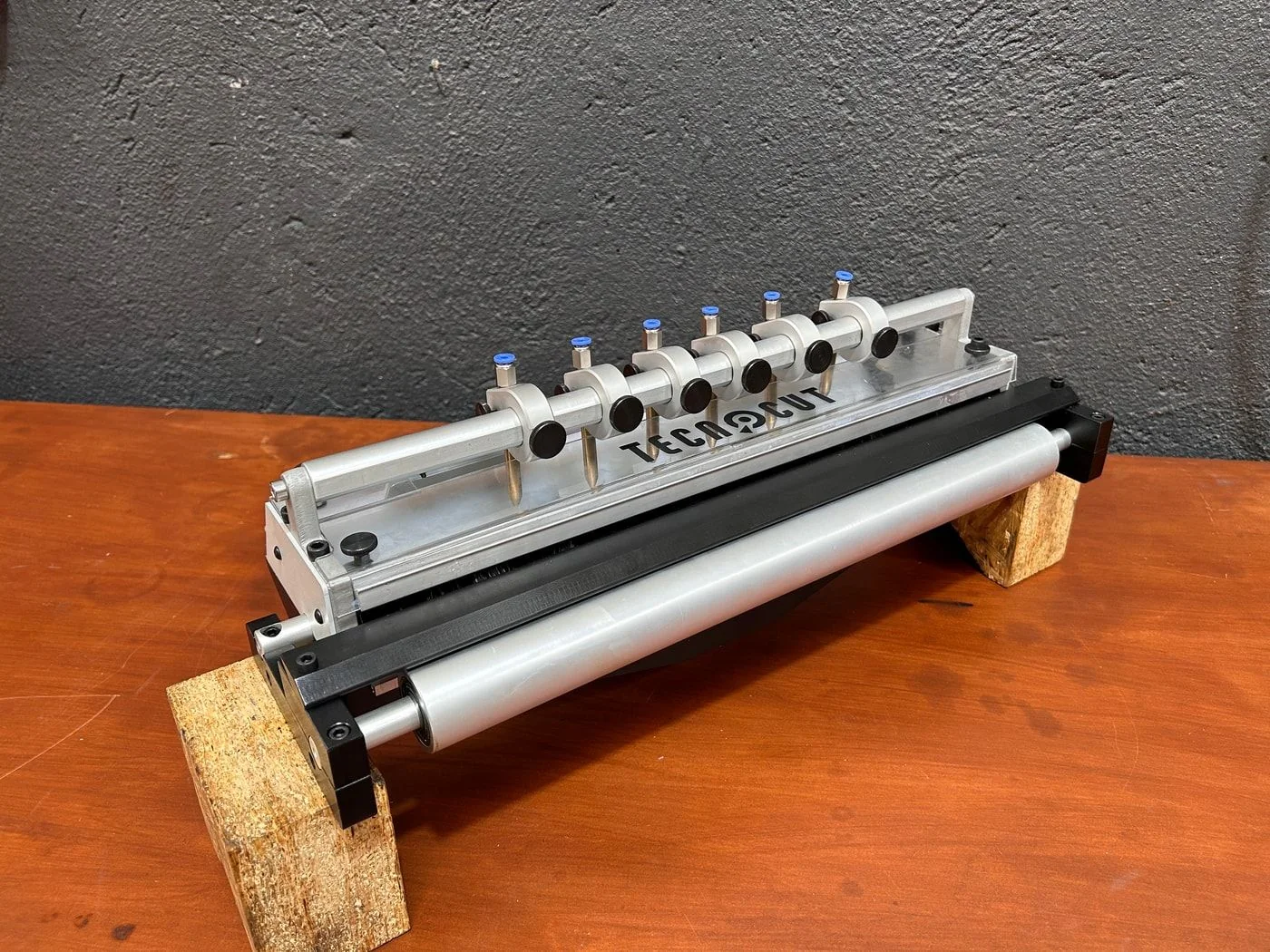

Se monta la cantidad de boquillas que pida el trabajo, y se colocan a mano según la forma que se esté troquelando.
El extractor se monta entre los cuerpos de la máquina, justo después del troquelado. La banda pasa tangente a la boca superior, donde las boquillas soplan sobre el material para despegar el recorte. Debajo, la boca de recogida está conectada a la aspiración, que se lleva el sobrante por el tubo antes de que se reparta por la máquina.

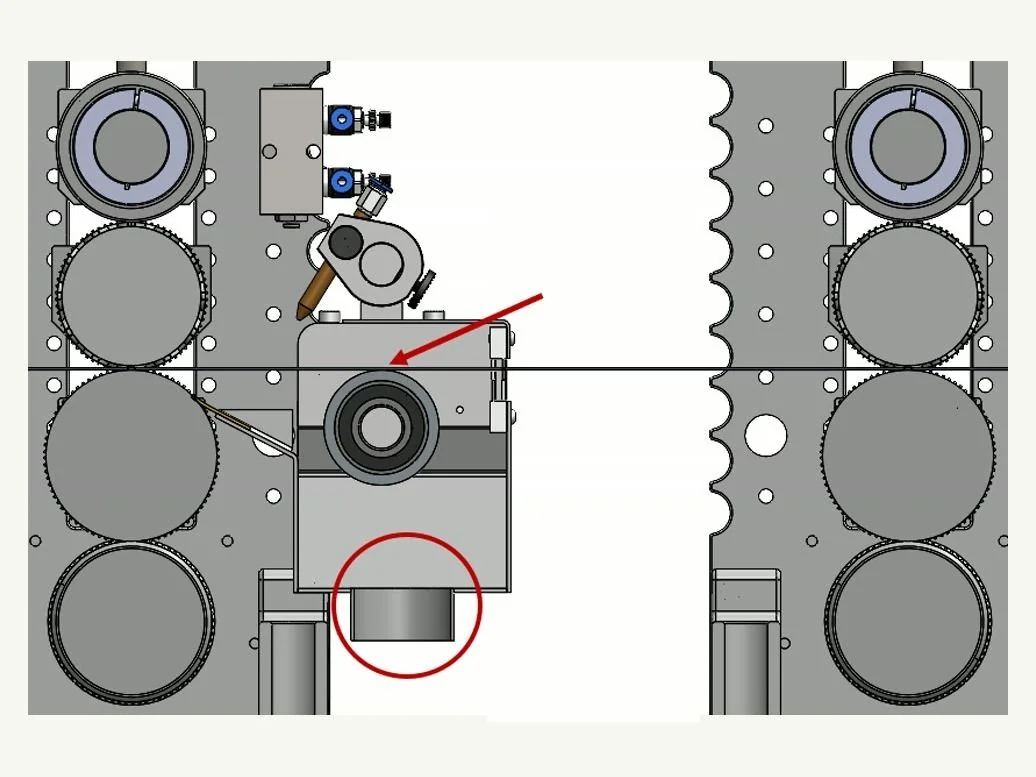

Vista frontal
Dónde entra la banda y por dónde sale el recorte. El equipo ocupa el hueco entre dos cuerpos, sin robar paso al material.

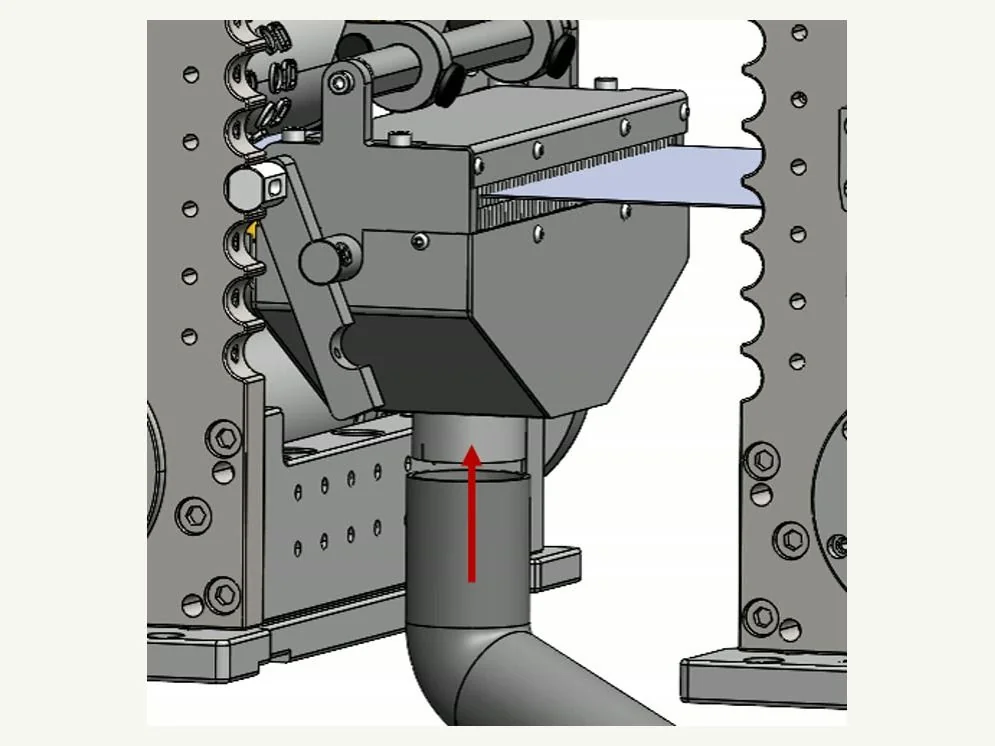

La recogida

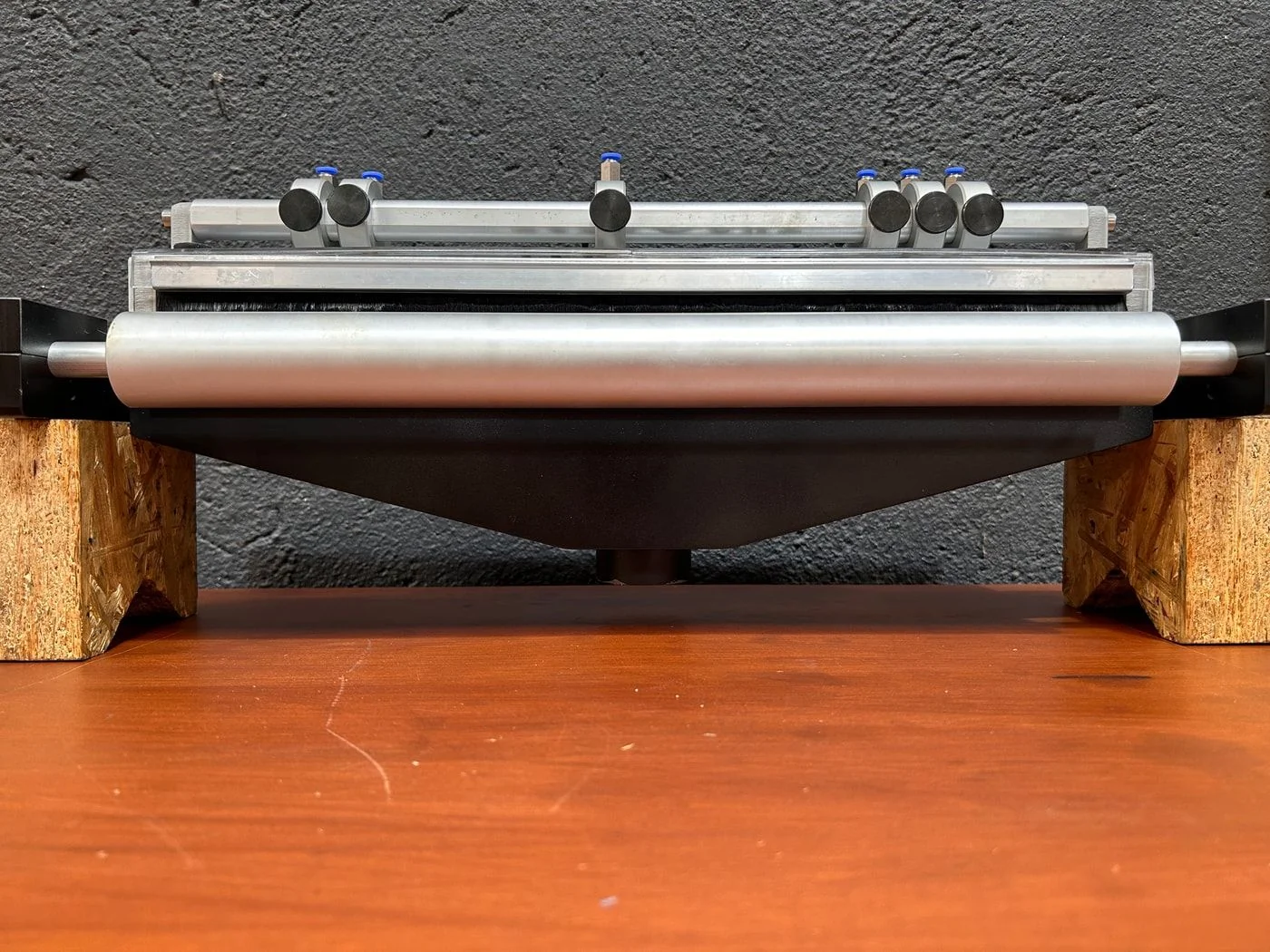

El sobrante cae a la tolva y la aspiración se lo lleva por el tubo, en la dirección que marca la flecha.
Esquemas de montaje del proyecto · las cotas concretas dependen de cada máquina
Va justo después del troquelado, y trabaja con el resto de equipos que dejan la banda lista para el acabado.
Cuéntanos qué troquelas, con qué material y cuánto espacio tienes después de la estación. Te proponemos la regleta y el número de boquillas.
